Как сделать антенну харченко для т2 своими руками

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Составные блоки

В нашей Вселенной действуют определенные правила. Люди обнаружили это тысячи лет назад, когда стали различать силу тяжести и способность одних объектов притягивать или отталкивать другие объекты. Затем люди обнаружили еще один набор правил притяжения и отталкивания, которые были полностью отделены от первого.

Люди разделили объекты по категориям и с помощью экспериментов определили, что положительный и отрицательный являются противоположными проявлениями свойства под названием «заряд», как и северный и южный полюса являются противоположными проявлениями чего-то под названием магнетизм, как и левая и правая руки являются двумя типами рук.

Изображение, показывающее зеркальную симметрию между электрическими зарядами, магнитными полюсами и руками

Что-то происходило в проводе Эрстеда независимо от того, была ли под ним стрелка компаса или нет. Это приводит к идее о неосязаемых электромагнитных полях, которые пронизывают Вселенную – и самые плотные материи, и вакуум. Каждый из наших объектов, отнесенных к категориям (+/-/N/S), влияет на пространство вокруг него и подвергается влиянию, если изменяется окружающее его поле.

Особенности конструкции антенны

Дециметровый вариант

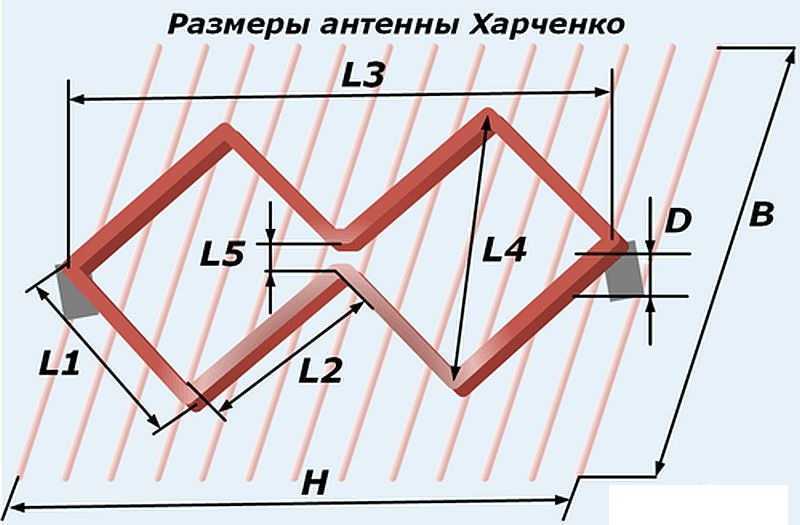

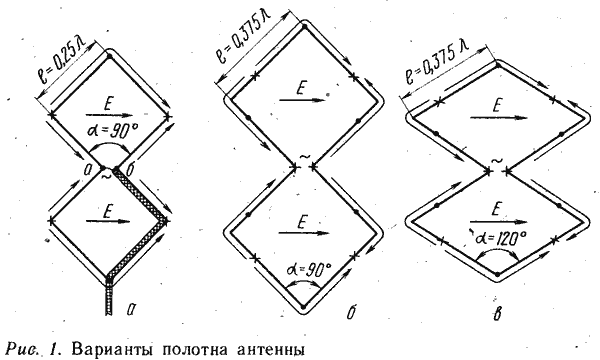

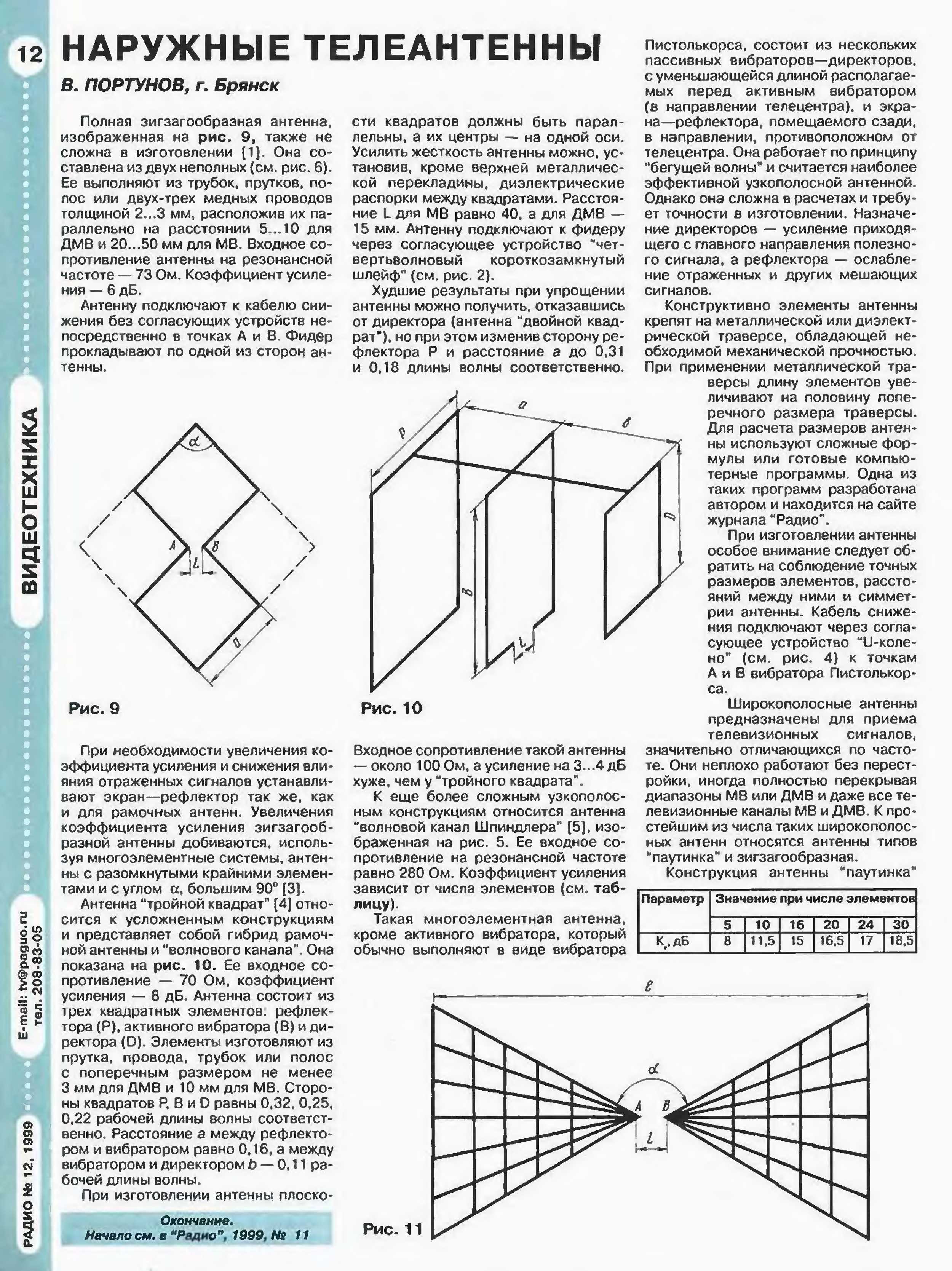

Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)

Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки

Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

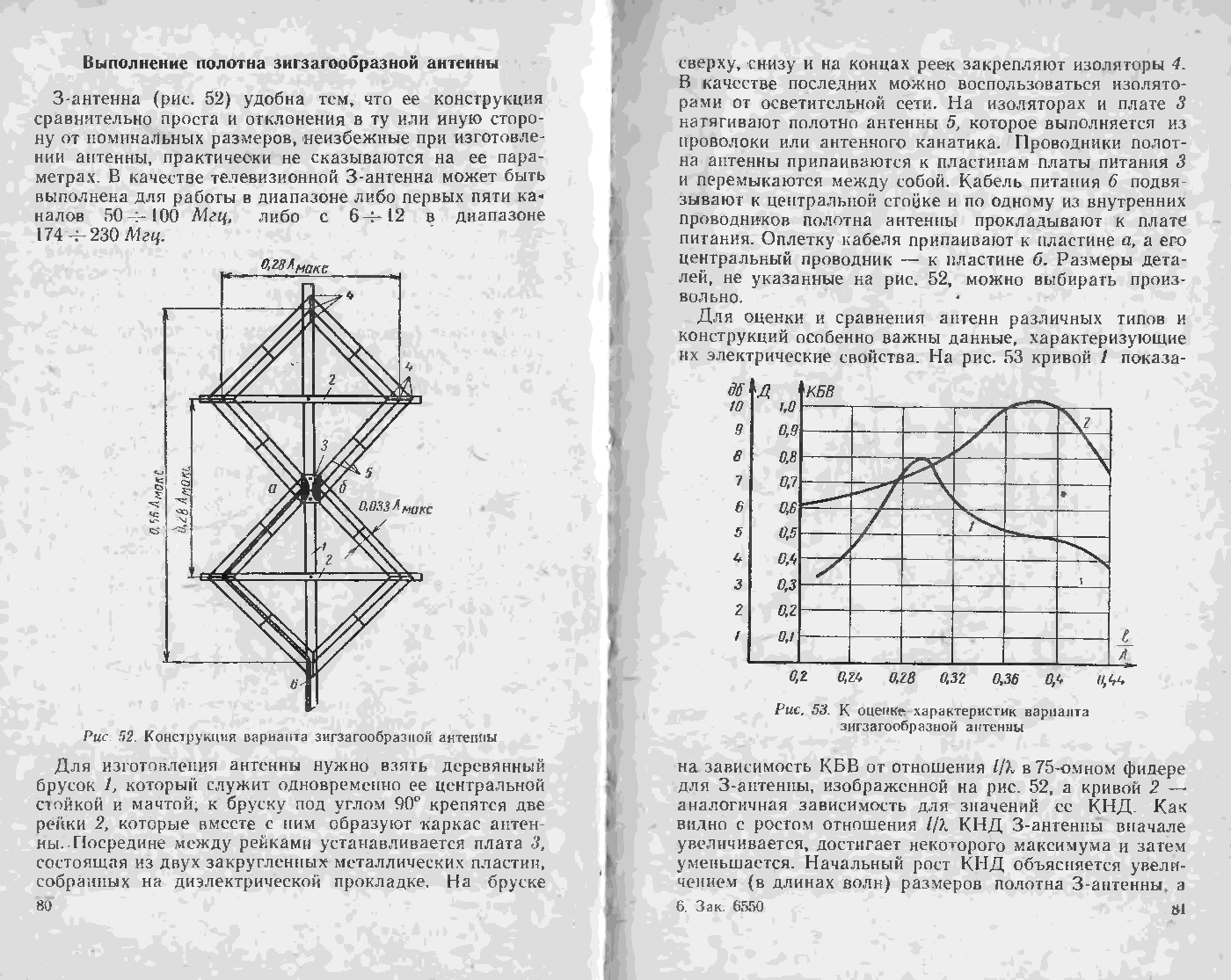

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.

Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).

В местах сочлeнения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).

Исполнение в стандарте DVB-T2

Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.

В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.

Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослабллять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель

В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.

В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:

• Сделать совершенно новое приемное устройство для t2 своими руками;
• Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
• С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).

Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.

В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.

Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.

Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.

Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).

Вертикальная поляризация: основные принципы и преимущества

Основной принцип вертикальной поляризации заключается в том, что волны колеблются в вертикальной плоскости, перпендикулярной земной поверхности. Это создает вертикальный направленный пучок сигнала, который отлично подходит для различных приложений и обеспечивает эффективную связь.

Преимущества вертикальной поляризации включают:

1. Меньшее снижение сигнала от отражений: при вертикальной поляризации отражающие поверхности, такие как земля или здания, меньше влияют на прохождение сигнала. Это позволяет достичь более стабильной связи даже в условиях сложной местности или городской застройки.

2. Лучшая вертикальная ориентация: многие мобильные устройства, такие как телефоны или рации, имеют внутренние антенны с вертикальной поляризацией. Поэтому использование вертикальной поляризации позволяет обеспечить оптимальное соединение и коммуникацию с этими устройствами.

3. Уменьшение помех: вертикальная поляризация также может снизить уровень помех от горизонтально поляризованных сигналов. Это особенно полезно в случаях, когда в окружающей среде присутствуют различные источники помех, такие как электрические линии или другие антенны.

Вертикальная поляризация является одним из основных типов поляризации, применяемых в различных антенных системах. Ее принципы и преимущества делают ее популярным выбором для многих приложений, особенно в мобильных и радиосвязи.

История и развитие

Укв антенны Харченко 1969 представляют собой определенный тип антенн, разработанных инженером Харченко в 1969 году. Эти антенны были специально разработаны для работы в диапазоне ультракоротких волн (УКВ), который включает в себя частоты от 30 мегагерц до 300 мегагерц.

Разработка укв антенн была основана на принципе дипольной антенны, которая состоит из двух проводников, расположенных параллельно друг другу и отделенных небольшим расстоянием. Харченко модифицировал стандартный дипольный дизайн, чтобы создать антенну, специально адаптированную для работы в укв диапазоне.

Укв антенны Харченко 1969 имеют несколько особенностей, которые делают их особенно полезными для радиолюбителей и профессиональных радиоинженеров. Одна из главных особенностей — это широкая полоса пропускания, которая позволяет передавать и принимать сигналы на большом числе различных частот в укв диапазоне.

Кроме того, укв антенны Харченко 1969 обладают высокой эффективностью и дальностью передачи сигнала, что позволяет использовать их в различных радиосистемах. Они также имеют компактный размер и легкий вес, что облегчает их установку и переноску.

Не смотря на свои многочисленные преимущества, укв антенны Харченко 1969 также имеют и некоторые недостатки. Например, они более подвержены воздействию внешних помех и шумов, чем антенны, работающие на более низких частотах. Кроме того, они требуют более сложной настройки и установки, что может вызывать сложности для неопытных пользователей.

В целом, укв антенны Харченко 1969 являются важным элементом многих радиосистем и играют важную роль в обеспечении связи на ультракоротких волнах. Их разработка и усовершенствование продолжается до сих пор, и они остаются одними из наиболее распространенных и эффективных типов антенн в укв диапазоне.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

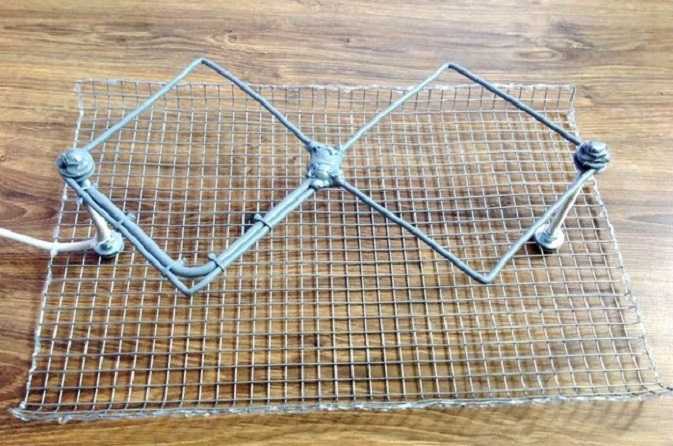

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

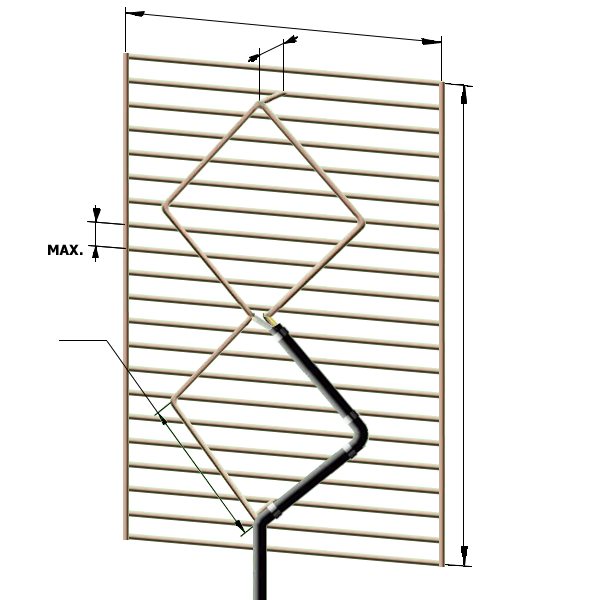

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

• Комнатная антенна. Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации. Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.

Уличная антенна для телевизора дальнего приема. Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.

Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.

Укв антенны Харченко 1969: особенности и преимущества

Укв антенны Харченко 1969 года представляют собой особый тип антенн, разработанных В.Э. Харченко. Они используются для приема и передачи ультракоротких волн (УКВ) и имеют несколько особенностей, которые делают их очень эффективными в своем применении.

Особенности укв антенн Харченко:

1. Низкий уровень помех. Укв антенны Харченко имеют очень низкий уровень помех, что означает, что они могут получать и передавать сигналы с высокой детализацией и малыми потерями

Это особенно важно для передачи звука и изображения в высоком качестве

2. Широкая диапазонная характеристика. Укв антенны Харченко обладают широкой диапазонной характеристикой, что позволяет им принимать и передавать сигналы на разных частотах в УКВ диапазоне. Это делает их универсальными и применимыми в различных областях, включая радиовещание, радиосвязь, навигацию и телевидение.

3. Компактный размер. Укв антенны Харченко имеют компактный размер, что делает их удобными и легкими в установке и транспортировке

Это особенно важно для портативных устройств, таких как мобильные телефоны, планшеты и ноутбуки, которые используют укв антенны для связи

4. Высокая эффективность. Укв антенны Харченко обладают высокой эффективностью, что означает, что они преобразуют электромагнитную энергию в сигналы с минимальными потерями. Это позволяет им работать на большие расстояния и обеспечивать стабильный прием и передачу сигналов.

5. Простота использования. Укв антенны Харченко обладают простым и удобным дизайном, что делает их легкими в использовании. Они не требуют сложной настройки и могут быть установлены и работать сразу после подключения.

В целом, укв антенны Харченко 1969 года являются высокоэффективными и универсальными антеннами, которые нашли широкое применение в различных областях связи. Их особенности и преимущества делают их идеальным выбором для получения и передачи сигналов в УКВ диапазоне.

Связь и антенны Харченко

Позже станет очевидным: устройство оригинальной антенны Харченко, мягко говоря, отличается от обозреваемого сегодня в сети. Не то чтобы любили, как говаривал Маяковский, копаться в доисторическом г…., но основы теории необходимо изучить, дабы избежать ошибок, знать особенности работы конструкции. Собираемся рассказать, как самостоятельно сделать антенну Харченко. Автор монографии избегает дачи указаний по выбору толщины проводов, говорит: снижение диаметра негативно влияет на диапазон. Самодельная антенна Харченко способна покрыть цифровое телевидение спектра 470 — 900 МГц. Характеристики устройства восхитительные, согласование не отличается великой сложностью. Расскажем, как сделать антенну Харченко, избегая углубляться в теорию. Рудокопам рекомендуем поштудировать оригинальное тематическое издание автора.

Длина провода биквадрата частоты 14 МГц составляет примерно 21 метр. Столько кабеля-полевки понадобится, чтобы сделать нехитрое приспособление. Запитывается устройство телевизионным коаксиальным проводом (волновым сопротивлением 75 Ом). Очевидцы уверены: настройка антенне Харченко не требуется. Последнее склонны авторы считать небольшим (гигантского размера) преувеличением. Вдумайтесь! Можете бороздить природный ландшафт, устлав спину двумя мотками провода:

• моток полевки;
• моток коаксиального телевизионного кабеля.

Потом разверните антенну, дальность действия которой просто восхитительна. Поляризация зависит от того, каким боком повернуть восьмерку. Расположим нехотя, как пишется значок циферки в учебниках арифметики – станем принимать телевидение, завалим набок, образуя бесконечность – ловиться начнет радиовещание. Поскольку полевка хорошо гнется, разгибается обратно: не нравится один канал, можем быстро сориентировать антенну на другой. Проблема опостылевшая: лишний провод, который излишен полезным нуждам, придется либо обрезать, либо смотать бухтой, разместить так, чтобы не создавалось помех приему. А сие не такая тривиальная задача, как кажется первому встречному:

• положишь горизонтально – станет ловить телевидение;
• протянешь до земли – станет принимать вертикальную поляризацию промежуточный провод;
• повесишь на сук – ловиться будет вертикальная поляризация.

Каким боком ни поверни лишний кабель, как ни уложи, гарантирована помеха. Проверьте азимуты, постарайтесь найти, угол прихода вещания. Если направление единственное, обматываем проводом длинную палку, размещаем перпендикулярно линии взгляда на станцию, минимизируя до нуля паразитный эффект.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

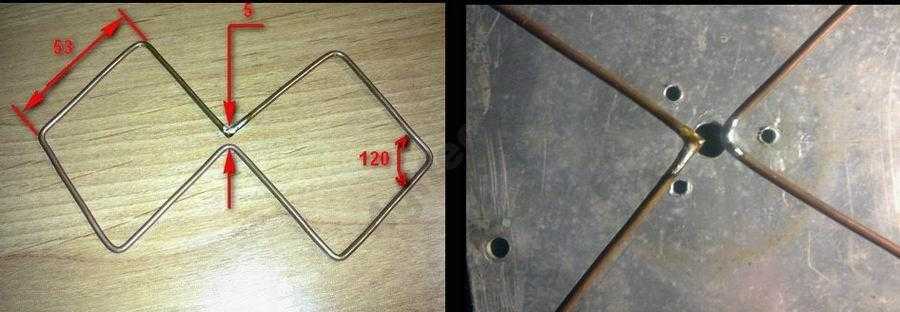

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Секреты и нюансы технологии изготовления антенны Харченко

Перед тем как начать настраивать прием сигнала, необходимо подобрать правильное расположение антенны и направить ее в сторону к передатчику корректным образом. Плоская часть вибратора должна размещаться перпендикулярным образом по направлению к передающей вышке. Правильное положение поспособствует тому, что на активном вибраторе выработается достаточное напряжение для формирования тока, который улавливается приемником.

Еще одним условием корректного функционирования изделия является соответствие поляризации. Плоскости направления сигнала телевизионной антенны и телевышки должны быть аналогичными. Если говорить простым языком, прибор Харченко допустимо использовать в варианте «бабочка» или «восьмерка», то есть горизонтально или вертикально.

На сайте провайдера должна быть указана информация о расположении ретрансляторов на ближайшей телевышке. Если нет возможности или желания искать эти сведения, абонент может испробовать оба варианта выбора поляризации. Подобный эксперимент займет всего несколько минут.

К преимуществам приемного устройства Харченко относятся:

• быстрая сборка, требующая малое количество деталей: расчет и монтаж изделия занимает около 30-40 минут;
• простая сборка: следуя инструкции, изделие по силам собрать даже школьнику;
• устройство будет работать бесперебойно длительное время.

Изготовление изделия требует соблюдения определенных параметров и технических характеристик, поэтому нужно выполнить правильный расчет. Погрешности допустимы, поскольку в зоне уверенного приема сигнала необязательно соблюдать строгие параметры. Расчет выполняется посредством специального калькулятора или вручную. Во втором случае для начала следует узнать, на какой волне производится трансляция сигнала в населенном пункте. Данные сведения представлены на сайте rtrs.ru. Необходимо только найти ближайшую телевышку, а после того как будет известна длина волны, следует воспользоваться следующей формулой:

Длина излучения будет равна 300, поделенным на частоту трансляции сигнала.

Например, в столице мультиплекс 1 и 2 вещается на частоте 546 и 498 МГц соответственно. В результате получим 550 мм и 600 мм, то есть 5,5 и 6 дм. Из этого следует, что необходима дециметровая конструкция двухволнового типа. После этого пользователь сможет определить ширину в поперечнике, проецируемую на приемное устройство. Ее размер составляет ½ часть от частоты вещания мультиплексов.

Параметры антенны Харченко рассчитаны таким образом, чтобы она обладала способностью принимать сигнал на расстоянии не более 30 км от башни. В других ситуациях потребуется более мощное приемное устройство, оснащенное активным модулем и обладающее высоким коэффициентом усиления.

Антенна Харченко: запрещение, причины и последствия

Вопрос запрета установки антенны Харченко волнует многих населенных пунктов в нашей стране. Это вызвано рядом причин, которые нужно рассмотреть для понимания данной проблемы.

Одной из главных причин, ставшей основанием для запрета, является нарушение градостроительства и архитектурного облика урбанизированных территорий. Установка антенн с высокой мачтой, к которым относится и антенна Харченко, может значительно исказить и нарушить естественные ландшафты и красоту окружающей среды. Это ведет к снижению эстетической привлекательности города или поселка.

Кроме того, антенна Харченко, как и другие подобные устройства, может создавать радиочастотные помехи. Это означает, что вблизи антенны могут возникнуть непредвиденные проблемы с определенными видами электронных устройств, включая телефоны, компьютеры или радио- и телевизионные приемники. В связи с этим, установка такой антенны может вызвать некорректную работу оборудования и, как следствие, проблемы в бытовом функционировании населения.

Кроме того, антенна Харченко может представлять потенциальную опасность для здоровья людей, находящихся вблизи нее. Изменение радиационного фона может оказывать негативное воздействие на организм человека, вызывая различные заболевания, включая онкологические. Безопасность граждан – один из приоритетов государства, и поэтому подобные антенны подвергаются запрету и ограничениям.

На уровне международных стандартов существуют нормативы, регулирующие использование антенн в городах и сельских населенных пунктах. Для соблюдения этих стандартов и минимизации потенциального вреда принимается решение о запрете антенн Харченко, аналогичных ей и других высоких устройств.

Таким образом, запрет установки антенны Харченко обоснован с различных сторон. Он направлен на сохранение эстетики городских ландшафтов, защиту от радиочастотных помех и обеспечение безопасности здоровья населения. Хотя это может вызывать неудобства для отдельных лиц или организаций, общая польза запрета является приоритетной задачей в общественном интересе.
